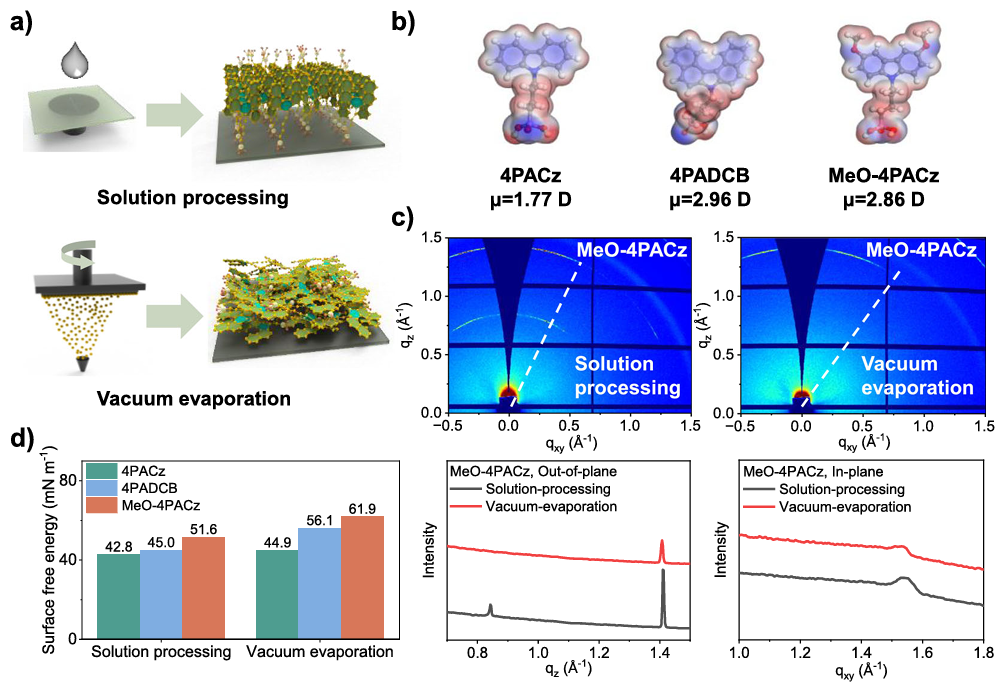

高质量且均匀的自组装分子薄膜对于可控地制备高性能反式柔性钙钛矿太阳能电池至关重要。然而，溶液法制备的SAM薄膜存在表面覆盖率差和在导电基底上化学锚定不足的问题，尤其是在高粗糙度的柔性基底上，这会影响电荷传输效率和器件稳定性。鉴于此，2025年12月3日陕西师范大学牛天启&赵奎于Angew刊发超越溶液加工：通过真空蒸发咔唑-膦酸自组装分子制备效率超过25.4%柔性钙钛矿太阳能电池的研究成果，本文引入热蒸发法制备咔唑-膦酸SAM薄膜，并建立了分子构型与表面性质之间的关联。真空蒸发法制备的SAM薄膜由于分子堆积的调控，相比溶液法制备的SAM薄膜，展现出更高的基底覆盖率和表面润湿性。真空蒸发法制备的SAM薄膜表面能的提高加速了钙钛矿的成核动力学，平衡了薄膜各层的生长速率，并优化了界面接触质量。通过对自组装单分子层骨架进行分子构型调控，可以进一步优化埋底界面处的形貌质量和能级排列，从而促进高效的电荷传输并降低非辐射复合损失。因此，采用真空蒸发SAM薄膜制备的优化器件实现了高达25.47%（认证值为25.38%）的功率转换效率，位列已报道的柔性钙钛矿太阳能电池器件最高效率值之列。此外，优化后的器件还展现出更优异的机械耐久性和运行稳定性，为高效稳定的柔性钙钛矿太阳能电池的制备提供了一种切实可行的方法。

原文链接：http://onlinelibrary.wiley.com/doi/10.1002/anie.202511317
